您當前位置：網站首頁 > 調節閥系列 > 氣動薄膜三通調節閥
PRODUCTS
氣動薄膜三通調節閥

氣動薄膜三通調節閥

一、氣動薄膜三通調節閥 產品概述 本公司生產的ZJSF(H)氣動薄膜三通調節閥，由多彈簧氣動薄膜執行機構和三通分流(合流)閥體組成。氣動薄膜執行器具有高度低、重量輕、安裝維修簡便等優點。 氣動三通調節閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），從而達到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的使用要求。 氣動薄膜三通調節閥閥體具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確和維修方便等優點。 氣動三通調節閥應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，一臺三通閥可代替兩臺單座閥或雙座閥

一、氣動薄膜三通調節閥 產品概述

本公司生產的ZJSF(H)氣動薄膜三通調節閥，由多彈簧氣動薄膜執行機構和三通分流(合流)閥體組成。氣動薄膜執行器具有高度低、重量輕、安裝維修簡便等優點。
氣動三通調節閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），從而達到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的使用要求。
氣動薄膜三通調節閥閥體具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確和維修方便等優點。
氣動三通調節閥應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，一臺三通閥可代替兩臺單座閥或雙座閥使用，占據空間體積小，節省安裝管道及費用。

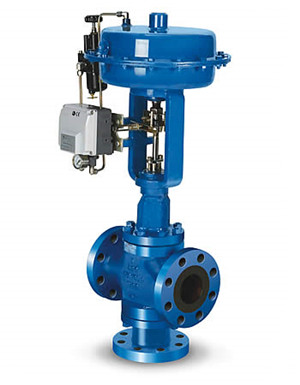

ZJSF(H)氣動薄膜三通調節閥

二、氣動薄膜三通調節閥 主要技術參數

1、閥體

閥體形式 三通鑄造閥
公稱通徑 合流閥：DN20～300mm、分流閥：DN80～300mm
公稱壓力

PN1.6、2.5、4.0、6.4

法蘭標準 GB/T9113、 JB/T79、HG20594及其他標準
連接形式 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以?xún)?
閥蓋形式 標準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥體材料 鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼、鑄鋼襯四氟(WCB+F46)

2、閥內件

閥芯形式 雙導向單座型閥芯、雙導向套筒型閥芯
流量特性 線性、等百分比
閥芯材料 不銹鋼 (304、304L、316、316L)

3、執行機構及附件、作用形式

執行器型式 ZHA/B多彈簧簿膜執行機構
執行器型號 ZHA/B-22 ZHA/B-23 ZHAB-34 ZHA/B-45 ZHA/B-56
有效面積(cm2) 350 350 560 900 1400
行程 10、16 25 40 40、60 100
彈簧范圍(KPa) 20～100（標準）、20～60、60～100、40～200、80～240
膜片材料 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140～400KPa
氣源接口 RC1/4"
環境溫度 -30～+70℃
可配附件 定位器、空氣過濾減壓器、保位閥、手輪機構等
作用形式 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

三、氣動薄膜三通調節閥 主要性能指標

項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% ≤3.0 ≤1.0
死區% ≤3.0 ≤0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1

四、氣動薄膜三通調節閥 額定流量系數Kv、允許壓差

公稱通徑 DN 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 dN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數KV 分流閥 6.3 8.5 13 21 34 53 85 135 210 340 535 800 1360
合流閥 - - - - - - 85 135 210 340 535 800 1360
額定行程 16 25 40 60 100
允許壓差(MPa) ≤公稱壓力
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56

五、氣動薄膜三通調節閥 主要外形圖

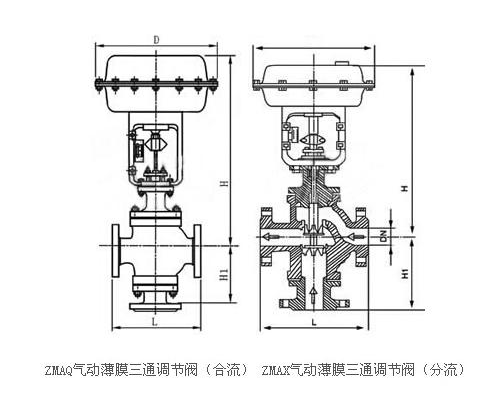

ZJSF(H)氣動薄膜三通調節閥 外形尺寸圖

六、氣動薄膜三通調節閥 主要連接尺寸

公稱通徑 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 180 185 200 220 250 275 305 350 410 450 550 670 770
PN40 185 190 210 230 255 285 310 355 425 460 560 690 795
PN64 190 200 220 240 265 295 320 370 400 475 570 752 819
H PN16/25 140 140 150 160 180 200 222 230 270 280 306 474 584
PN40 140 140 150 160 180 200 222 230 270 280 306 474 584
PN64 150 160 170 180 200 220 240 260 300 322 380 495 605
H1 155 155 175 180 200 235 250 260 330 350 420 530 680
H2 298 298 298 298 298 380 380 380 510 510 510 650 650
H3 180 180 180 180 180 236 236 236 310 310 310 380 380
L1 280 280 280 280 280 350 350 350 475 475 475 560 560
A 282 282 282 282 282 360 360 360 470 470 470 580 580
C 220 220 220 220 220 270 270 270 320 320 320 400 400

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。


相關名稱：氣動薄膜三通調節閥,氣動三通調節閥,三通分流調節閥,三通合流調節閥
