氣動高溫調節閥

氣動高溫調節閥

一、氣動高溫調節閥 產品概述 本公司生產的ZJSGW-P(M)系列氣動高溫調節閥，由多彈簧氣動薄膜執行機構和低流阻高溫調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。 氣動高溫調節閥閥體流道呈S流線型，具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件。氣動薄膜高溫調節閥配用電-氣閥門定位或氣-氣動閥門定位器，通過輸入4-20mA控制信號即可控制運轉，可實現對工藝管路流體介質的自動調節控制。 氣動高溫調節閥廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。 氣動高溫調節閥特別適用于允許泄露量小、閥前后

一、氣動高溫調節閥 產品概述

本公司生產的ZJSGW-P(M)系列氣動高溫調節閥，由多彈簧氣動薄膜執行機構和低流阻高溫調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。
氣動高溫調節閥閥體流道呈S流線型，具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件。氣動薄膜高溫調節閥配用電-氣閥門定位或氣-氣動閥門定位器，通過輸入4-20mA控制信號即可控制運轉，可實現對工藝管路流體介質的自動調節控制。
氣動高溫調節閥廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。
氣動高溫調節閥特別適用于允許泄露量小、閥前后壓差不大及溫度較高的場合。

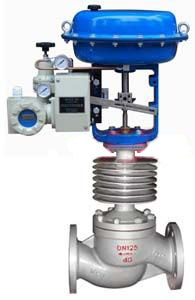

ZJSGW-P(M)氣動高溫調節閥

二、氣動高溫調節閥 主要技術參數

1、閥體

閥體形式 直通鑄造球型閥
公稱通徑 DN20～300mm
公稱壓力

PN 1.6、2.5、4.0、6.4、10.0 MPa

法蘭標準 GB/T9113、 JB/T79、HG20594及其他標準
連接形式 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以?xún)?
閥蓋形式 高溫型+250～+450℃、超高溫型+250～+560℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥體材料 鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼

2、閥內件

閥芯形式 單座、套筒結構
流量特性 線性、等百分比
閥芯材料 不銹鋼 (304、304L、316、316L)

3、執行機構及附件、作用形式

執行器型式 ZHA/B多彈簧簿膜執行機構
執行器型號 ZHA/B-22 ZHA/B-23 ZHAB-34 ZHA/B-45 ZHA/B-56
有效面積(cm2) 350 350 560 900 1400
行程 10、16 25 40 40、60 100
彈簧范圍(KPa) 20～100（標準）、20～60、60～100、40～200、80～240
膜片材料 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140～400KPa
氣源接口 RC1/4"
環境溫度 -30～+70℃
可配附件 定位器、空氣過濾減壓器、保位閥、手輪機構等
作用形式 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

三、氣動高溫調節閥 主要性能指標

項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% ≤3.0 ≤1.0
死區% ≤3.0 ≤0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1

四、氣動高溫調節閥 額定流量系數Kv、允許壓差

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允許壓差(MPa) 單座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
額定行程 16 25 40 60 100
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56

五、氣動高溫調節閥 主要外形圖

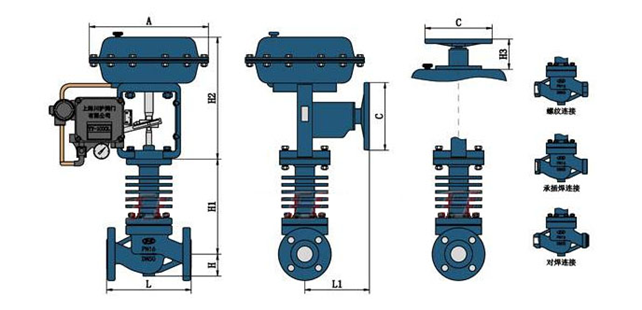

ZJSGW-P(M)氣動高溫調節閥 外形尺寸圖

六、氣動高溫調節閥 主要連接尺寸

公稱通徑 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 181 184 200 222 254 276 298 352 410 451 550 640 880
PN40 194 197 200 235 267 292 317 368 425 473 640 760 910
PN64 206 200 210 251 286 311 337 394 440 508 670 810 950
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 370 396 428 428 436 415 464 507 690 840 632 725 882
H2 298 298 298 298 298 380 380 380 510 510 510 650 650
H3 180 180 180 180 180 236 236 236 310 310 310 380 380
L1 280 280 280 280 280 350 350 350 475 475 475 560 560
A 282 282 282 282 282 360 360 360 470 470 470 580 580
C 220 220 220 220 220 270 270 270 320 320 320 400 400

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
